一、开头引言
四脚电容是电源滤波、音频功放耦合和高速信号处理电路中的关键元器件，广泛应用于开关电源输出滤波、处理器核心供电去耦、音频放大器信号耦合及高频纹波吸收等场景-。在实际维修和质检工作中，四脚电容的故障往往导致设备宕机、纹波超标或信号失真，因此掌握科学、规范的四脚电容检测方法对于电子维修人员、企业质检人员和电子爱好者而言至关重要-29。
不少人在检测四脚电容时只关注容值测量，忽略了ESR、漏电流等关键参数，导致漏判或误判。本文结合电源滤波与音频功放两大典型应用场景，从新手快速初筛到专业高精度检测，分层次详解四脚电容好坏判断的全流程实操方法，帮助不同基础的读者快速掌握测量四脚电容好坏的核心技能，同时规避检测过程中的安全风险和常见误区。
二、前置准备
2.1 电源滤波与音频功放场景下四脚电容检测核心工具介绍
检测四脚电容需要根据场景和目标选择合适的工具。以下按基础款和专业款分别介绍：
基础款（新手必备，适配电源滤波与音频功放维修场景）：
数字万用表：用于基础通断检测、电阻档充放电观察和简易电容档测量。建议选择带有电容测量档位（C档）的数字万用表，精度方面至少支持±3%误差范围。
防静电镊子与清洁工具：用于操作贴片四脚电容，配合无水乙醇清理引脚氧化层和焊盘污渍-。
烙铁与吸锡带：如需拆焊检测时使用。焊接温度控制在250–300℃，单点加热时间不超过3–5秒-8。
专业款（适配工厂流水线批量检测与高精度质检场景）：
LCR数字电桥（LCR表） ：可同步测量电容值（C）、等效串联电阻（ESR）和损耗因子（D值），精度可达±0.05%，是四脚电容性能验证的权威工具-。
ESR表：专门用于在线测量电容的ESR值，不受并联元件影响，可快速筛查板上失效电容-。
电容耐压测试仪：用于验证四脚电容在额定电压下的绝缘性能和漏电流指标，适用于企业来料检验和可靠性测试-。
红外热成像仪：辅助定位电路板上的局部过热点，快速发现异常发热的电容-29。
2.2 电源滤波与音频功放场景下四脚电容检测安全注意事项
重中之重——以下4条安全事项务必严格遵守：
断电放电（必做） ：测量电路板上的电容之前，必须断开设备电源，并对电容进行充分放电。大容量或高压电容（如电源滤波电容）储存的电量可能造成电击或损坏仪表-。放电方法：使用绝缘导线短接电容的两个功能引脚（通过一个大电阻放电更安全），或用烙铁引脚搭接放电。
防静电防护：四脚电容中的敏感器件（尤其是陶瓷电容和贴片电容）易受静电损伤，检测时建议佩戴防静电腕带，工作台配备防静电垫-5。
仪器校准先行：使用LCR电桥或万用表前务必进行短路/开路校准。行业数据显示，90%的检测误判源于工具校准缺失-29。
引脚清洁规范：四脚电容引脚上的氧化层或污渍会导致接触电阻增加，实测电容值可能偏差超过15%，检测前用无水乙醇擦拭引脚区域-。
2.3 四脚电容基础认知（适配电源滤波与音频功放精准检测）

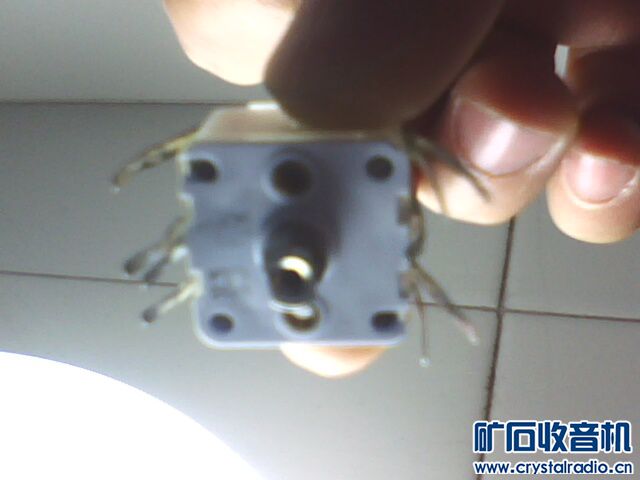

四脚电容区别于常规双引脚设计，其四个引脚通常呈对称分布，对角引脚为功能性电极（构成电流回路），相邻引脚可能承担机械固定或接地功能-1-。常见的四脚电容有以下几种类型：
双电容封装型：外壳内封装了两个独立电容，引脚1–2为一组，引脚3–4为另一组-8。
低ESL滤波型：通过并联设计降低等效串联电感，常见于开关电源输出滤波和处理器核心供电场景-。
贴片四脚电容：表面贴装封装，多用于高密度PCB和高频电路-11。
关键参数方面：容值（C）决定电荷存储能力；等效串联电阻（ESR）是判断电解电容健康度的核心指标，老化电容ESR可能上升数倍-；额定耐压值必须大于等于电路实际工作电压。理解了这些，接下来进入正式的检测实操环节。
三、核心检测方法
3.1 四脚电容外观检测法（电源滤波场景快速初筛）
在动用仪表之前，先用肉眼或放大镜做一次快速检查，可以在几分钟内识别出明显的物理失效：
操作步骤：
引脚焊点检查：观察四脚电容的引脚焊点是否存在虚焊、氧化或裂纹。焊点应呈现光滑圆锥形为合格标准-。
外壳状态检查：检查电容顶部是否鼓包、壳体是否膨胀变形——这通常意味着过压击穿或温度失控-。对于电解电容，还需检查引脚根部是否有漏液痕迹（褐色或透明油状渗出物）-。
电路板关联区域检查：观察电容周围的PCB是否存在烧蚀痕迹、变色或焊点发黑——这往往是电容短路或严重漏电留下的痕迹-29。
电源滤波场景下的判断标准：滤波电容鼓包或漏液，即使容值正常也需立即更换。音频功放场景下，输入耦合电容如有漏液现象，通常会导致信号失真或无声故障-。
3.2 万用表检测四脚电容方法（新手重点掌握）
万用表是入门者最熟悉的工具，以下从引脚配对识别、充放电测试和容量测量三个维度展开：
（1）引脚配对识别（万用表电阻档）
四脚电容有四种引脚类型：两个功能引脚（一对输入/输出端）和两个辅助引脚（通常为机械固定或公共接地端）。用万用表电阻档识别配对的方法如下：
第一步：将万用表调至电阻档（建议R×1k档），表笔随意接触两个引脚，记录阻值读数。
第二步：依次测量所有引脚组合，找出阻值较小的组合——这通常是功能引脚对（即电容的两个电极）。
第三步：交叉验证：表笔接触对角引脚，如果阻值趋近于零需警惕短路风险；如果持续显示高位则可能已开路-29。
实用技巧：部分四脚电容的机械固定引脚与功能引脚之间是绝缘的，用电阻档测量时无导通。音频功放输入耦合电容多为四脚贴片封装，常用万用表确认引脚配对后再焊接，可有效避免装反。
（2）充放电测试（指针万用表/数字万用表电阻档）
操作步骤：
将电容充分放电（安全第一）。
万用表调至电阻档（R×1k档或R×10k档）。
红表笔接电容正极，黑表笔接负极（有极性电容必须区分极性）-。
观察万用表读数：良好的电容在表笔接触瞬间，指针会向右摆动然后缓慢回位到无穷大（数字万用表读数从低阻逐渐升高到开路）。
判断标准：
正常：表笔接触瞬间有充电动响应，然后逐渐回零或归无穷大。
开路失效：表笔接触后无任何反应，读数始终为无穷大。
短路失效：读数始终为零（或很小阻值无变化），说明电容内部已击穿-。
（3）电容档测量容值（数字万用表C档）
操作步骤：
将电容充分放电。
万用表拨至电容测量档位（C档）。
表笔正确接触电容的功能引脚（注意区分正负极）。
读取显示屏上的电容值-。
判断标准：当测量值与标称值的偏差超过20%时，即可判定电容异常，建议更换-29-。
3.3 LCR数字电桥检测四脚电容方法（进阶精准检测）
对于企业质检、批量检测或高可靠性设备维修，LCR数字电桥是必不可少的专业仪器。它能同时测量容值（C）、等效串联电阻（ESR）和损耗因子（D值），全面评估电容性能。
操作流程：
校准先行：使用前进行开路校准和短路校准，确保测量基准准确。
设置测试参数：参考IEC 60384标准，测试频率通常设定为1kHz±20%，这是固定电容检测的标准基准条件-。对于高频应用的四脚电容，还需在更高频率（如100kHz）下测量ESR。
连接方式：使用四端开尔文测试夹连接电容的功能引脚，减少接触电阻对测量精度的影响。
读取数据：
容值（C） ：应落在标称值的允许误差范围内（如±20%以内）-。
等效串联电阻（ESR） ：新电容ESR通常较低，老化电容ESR可能上升数倍-。可对比同型号新品参数或参考数据手册。
损耗因子（D值） ：异常耗散常伴随温升现象，通常与ESR呈正相关-29。
电源滤波场景的专业应用：在开关电源输出滤波电路中，四脚电容的ESR直接影响纹波水平。ESR值升高超过初始值2–3倍，即使容值正常也建议更换，因为高频滤波性能已大幅下降-。
在线检测技巧（不拆焊） ：使用ESR表可以无需拆下电容，直接在电路板上测量ESR值，不受并联元件影响-。在工厂流水线和维修现场，这种方法能大幅提升检测效率，特别适合快速筛查板上失效的滤波电容。
四、补充模块
4.1 电源滤波与音频功放场景下不同类型四脚电容的检测重点
| 应用场景 | 常见四脚电容类型 | 检测重点 | 关键判断指标 |
|---|---|---|---|
| 开关电源输出滤波 | 低ESL电解电容 / 薄膜电容 | ESR值、容值衰减、纹波抑制能力 | ESR升高超2倍需更换 |
| 音频功放输入耦合 | 贴片陶瓷电容 / 薄膜电容 | 容值匹配、无极性确认、漏电流 | 四脚耦合电容容值需一致，偏差超10%影响音质 |
| 高速数字电路（FPGA/CPU供电） | 低ESL陶瓷电容 | 高频ESR、寄生电感、瞬态响应 | 1MHz以上ESR需保持低位 |
| 医疗设备信号采集前端 | 高精度薄膜电容 | 漏电流、介质损耗、温度稳定性 | 漏电流需小于数据手册限值 |
场景化判断要点：电源滤波电容优先关注ESR和容值；音频耦合电容需检查容值匹配性，左右声道对应的四脚耦合电容容值必须相同-；信号调理场景还需关注介质损耗特性-12。
4.2 四脚电容行业常见检测误区（避坑指南）
以下5个高频误区在日常检测中经常出现，务必注意规避：
只测容值忽略ESR：这是最常见的误区。有些电容容值正常但ESR已严重升高，在开关电源中会导致纹波超标和设备频繁重启-。行业维修数据显示，ESR值变化通常早于容值异常出现，是早期预警的重要指标-。
检测前未放电：大容量滤波电容储存的高压可能损坏万用表，甚至会电击操作者-。每次检测前务必进行充分放电。
忽略环境温度对检测结果的影响：高温会加速电解液干涸，低温易引发介质特性漂移。专业实验室检测中，-40℃到85℃温变测试可筛出32%的临界故障电容-29。
将通用电容的选型/检测规则直接套用在四脚电容上：四脚电容的低ESL特性和对称结构决定了其引脚连接顺序和检测方法不同于普通两脚电容-12。
在线检测时忽略并联元件干扰：用普通万用表在电路板上直接测电容，并联的其他元件会导致读数严重偏差。应使用ESR表或在拆焊后检测-。
4.3 四脚电容失效典型案例（实操参考）
案例一：工业开关电源滤波电容ESR超标导致设备频繁重启
某工厂自动化设备频繁出现无预警重启，检测开关电源输出端发现纹波电压异常偏高。用ESR表在线测量输出滤波的四脚电解电容，ESR值高达3.5Ω，远超正常值（约0.1Ω）。更换同规格低ESR四脚电容后，纹波电压恢复正常，设备运行稳定。分析原因：电容长期在高温环境下工作，电解液逐渐干涸导致ESR劣化-。
案例二：音频功放四脚输入耦合电容极性接反导致左声道无声
一位音频爱好者在维修功放时更换了四脚输入耦合电容，装机后发现左声道无声。用万用表检测发现新电容的极性标记与电路板丝印不对应，实际接反了极性，导致电容内部介质层逐渐劣化，信号传输路径阻断-。重新按正确极性焊接后声道恢复正常。教训：四脚电容极性识别不能仅靠外观标记，焊接前务必用万用表二次验证-。
五、结尾
5.1 四脚电容检测核心（电源滤波与音频功放高效排查策略）
结合四脚电容的两大典型应用场景，建议采用以下分级检测策略：
场景A：电源滤波电容检测路径
第一层（快速初筛） ：外观检查→鼓包/漏液排查
第二层（通用检测） ：万用表充放电测试→容值测量
第三层（专业验证） ：ESR表/LCR电桥测量ESR和D值→耐压测试
场景B：音频功放耦合电容检测路径
第一层：外观检查（漏液/引脚腐蚀）
第二层：万用表确认引脚配对和极性→容值匹配检查
第三层：LCR电桥测ESR和D值→替换法验证
核心逻辑：基础排查优先用目视检查和万用表，发现异常后立即更换；精密检测和批量质检必须使用LCR电桥或ESR表进行全面参数分析-29。
5.2 四脚电容检测价值延伸（日常维护与采购建议）
日常维护技巧：
定期（建议每6–12个月）用红外热成像仪扫描电路板，重点关注电源滤波区域的温度分布，异常发热点往往预示着电容ESR升高-29。
工厂环境下，建议建立四脚电容的检测台账，记录每一批次的容值、ESR基线数据，便于追踪老化趋势。
采购与选型建议：
开关电源滤波场景优先选择低ESL型号-。
音频功放输入耦合电容优先选用薄膜电容，介质损耗更低，信号保真度更高。
额定耐压值需留有足够余量：建议电路实际工作电压不超过额定值的80%-8。
引脚间距需与PCB焊盘匹配，避免因引脚整形不当引入机械应力-。
5.3 互动交流（分享电源滤波与音频功放场景下四脚电容检测难题）
在实际工作中，你遇到过哪些四脚电容检测难题？欢迎在评论区分享交流：
你在开关电源维修中，是否遇到过容值正常但ESR超标导致的“软故障”？
音频功放维修时，四脚输入耦合电容的极性识别有没有让你犯错过？
作为质检人员，四脚电容批量检测中有哪些提升效率的小技巧？
关注我，获取更多电子元器件检测实操干货！如有具体的检测问题，欢迎私信或在评论区留言探讨。
参考文献来源：
IEC 60384-1:2016 电子设备用固定电容器第1部分：总规范
GB/T 2693-2021 电子设备用固定电容器第1部分：总规范
IEEE Transactions, 2020 四脚电容高频阻抗特性研究
