在电子电路中，稳压二极管（又称齐纳二极管）是利用PN结反向击穿特性、在一定电流范围内保持两端电压稳定的半导体器件，其核心作用是稳定电路中的电压，避免因电源波动或负载变化导致电路元件损坏，保障电子设备正常工作-1。在电源电路、汽车电子、消费电子、工业控制等领域，稳压二极管广泛应用于线性电源和开关电源的输出端稳压微调、过压保护电路、电压基准提供等关键场景-1。掌握测量稳压二极管好坏的方法，是电子维修人员、企业质检从业者和电子爱好者的核心基本功。本文结合万用表检测和行业专业仪器验证，从基础到进阶，分层次详解不同场景下的检测技巧，帮助读者快速判断稳压二极管好坏，规避检测误区和安全风险。
一、前置准备
1.1 电源电路与汽车电子领域：稳压二极管检测核心工具介绍
基础款（新手必备，适配消费电子维修与爱好者场景）：
数字万用表（带二极管测试档位） ：最核心的基础检测工具，用于正向导通测试和反向截止状态判断。建议选择具有二极管档位（显示导通压降）和电阻档位的型号，市售入门级数字万用表即可满足新手检测需求。
可调直流稳压电源：用于测试稳压二极管反向击穿电压（稳压值）。建议选择输出电压范围覆盖0-30V、具备限流功能的型号，防止测试过程中电流过大烧毁器件。
限流电阻（约1kΩ） ：串联在测试回路中限制反向电流，是保证安全测试的关键配件。
镊子、放大镜：用于外观检查，观察封装裂纹、引脚氧化和烧毁痕迹。
专业款（适配工厂质检与维修批量检测场景）：
分立器件测试系统/晶体管图示仪（如SC2010系统）：可对二极管等器件的静态/动态特性进行精确测量，支持VI曲线扫描，可直观观察稳压二极管的伏安特性曲线，测试精度高、速度快（可达每小时1万件）-51。
精密LCR数字电桥（如TH2827A系列，基本精度0.05%）：可用于测试稳压二极管的寄生电容等参数，适用于高精度元件分析和产品研发场景-65。
半导体参数分析仪（如Keysight B1505A）：支持高电压大电流参数测试，适用于军工级、医疗级高可靠性元器件检测-11。
热成像仪：用于识别稳压二极管在工作过程中的过热点，辅助排查热击穿失效问题-20。
1.2 电源电路与汽车电子领域：稳压二极管检测安全注意事项（重中之重）
在进行稳压二极管检测之前，必须严格遵守以下4条核心安全规范：
断电处理：测量任何电子元件前，必须确保电路完全断电，拔掉电源插头，并释放电路板上的滤波电容余电，避免测量时发生短路或对万用表造成损坏-29。
脱离电路检测（重中之重） ：如果稳压二极管安装在电路板上，必须将其一端焊下来或完全拆下再进行检测。电路中的其他元件会干扰测量结果，导致反向电阻测试误判（例如并联的低阻路径会使本应无穷大的反向电阻变小）-29。
限流保护：在进行反向稳压测试时，必须在测试回路中串联限流电阻（典型值1kΩ左右），防止过大电流烧毁稳压二极管。测试前应根据公式 I = (V电源 - V稳压)/R限流 估算测试电流，确保不超过器件的最大稳定电流（Izmax）-29。
极性确认：稳压二极管有正负极之分。阴极（负极）通常有黑色或灰色色环标记，错误的极性连接会导致元器件无法正常工作或损坏。使用万用表二极管档测量正反向电阻可辅助确认极性-36。
1.3 稳压二极管基础认知（适配电源电路与汽车电子精准检测）
稳压二极管的核心工作原理在于其“反向击穿”特性——当外加反向电压超过其击穿电压（稳压值）时，PN结反向击穿进入稳压区，两端电压保持在固定稳压值-29。与普通整流二极管不同，稳压二极管专门设计在反向击穿区工作，这是其实现稳压功能的基础。极简注释：普通二极管击穿意味着损坏，而稳压二极管的击穿是正常工作状态。

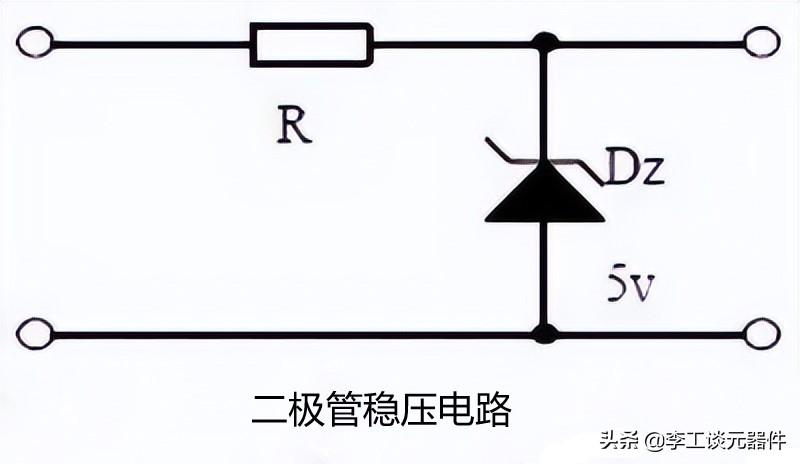

稳压二极管在工作时，必须串联限流电阻，将反向电流限制在安全范围内，防止器件烧毁-1。在电源电路中，常见的应用场景包括：
电源输出稳压：在开关电源或线性电源的输出端进行稳压微调，保障输出电压稳定可靠；
过压保护：当输入电压超过稳压值时，稳压二极管导通钳位，保护后端敏感电路；
电压基准：为精密测量和放大电路提供固定参考电压-1。
不同封装类型（如DO-41直插式、SOD-123贴片式）的检测方法相同，但贴片式引脚更小，操作时需注意工具选择。
二、核心检测方法
2.1 稳压二极管基础检测法（电源维修新手快速初筛）
对于电子维修新手，在拆下稳压二极管后，首先应进行以下两项基础检测，快速判断元器件是否存在明显故障：
① 外观检查
在检测之前，首先检查稳压二极管的封装是否完好，有无明显的裂纹、断脚或烧毁痕迹-36。若出现封装破裂、引脚断裂或表面烧焦变色，可初步判定器件损坏。还应检查引脚氧化情况，氧化层过厚可能影响焊接质量和测试接触。在汽车电子维修中，还需特别留意引脚是否因振动导致松动或虚焊。
② 正向导通特性检查
将万用表调至二极管测试档位。红色表笔接稳压二极管正极（阳极），黑色表笔接负极（阴极）——正向偏置。
正常：万用表显示0.5V-0.7V左右的电压值（硅二极管的正向压降）；
开路故障：显示“1”或“OL”（超量程），说明PN结内部断裂或引脚虚焊，二极管已开路失效-29；
短路故障：显示接近0V或极低电压，说明PN结已被击穿短路-29。
③ 反向截止状态检查
将红表笔接稳压二极管负极（阴极），黑表笔接正极（阳极）——反向偏置。
正常：万用表显示“1”或“OL”（反向截止，电阻无穷大）；
漏电或击穿：显示低电压或零，说明稳压二极管存在漏电流或已反向击穿损坏-29。
注意要点：若在正向导通测试中已判定开路或短路，则无需进行后续测试，直接更换器件即可。
2.2 万用表检测稳压二极管方法（新手重点掌握）
万用表是最基础、最通用的稳压二极管检测仪器，新手应重点掌握以下两个核心检测模块：
模块一：正向导通测试（验证PN结完整性）
仪器档位：数字万用表→二极管档（符号“→+”或二极管图标）；若万用表无二极管档，可使用电阻档的×1k档代替。
操作步骤：
第一步：将万用表旋钮调至二极管档；
第二步：红表笔接稳压二极管正极（阳极），黑表笔接负极（阴极）；
第三步：读取万用表显示的电压值。
判断标准：
正常：0.5V-0.7V（硅管典型值）；
开路：显示“1”或“OL”——PN结断裂，开路失效；
短路：显示接近0V——PN结击穿短路。
汽车电子维修实用技巧：贴片式稳压二极管引脚非常小，可使用镊子夹持或测试夹辅助固定，确保表笔接触良好。若数值不稳定，先清洁引脚再测。
模块二：反向截止状态测试（快速筛查漏电/击穿）
操作步骤：
保持万用表在二极管档或电阻档（×10k档）；
红表笔接稳压二极管负极（阴极），黑表笔接正极（阳极）；
读取显示值。
判断标准：
正常：显示“1”或“OL”（反向电阻极大，基本不导通）；
漏电/击穿：显示低电压或零——稳压管已反向击穿损坏-29。
进阶提示：部分数字万用表不具备直接测量稳压值的功能，如需精确测量稳压二极管的反向击穿电压，需使用可调直流电源配合限流电阻进行测试。
2.3 电源电路维修场景：稳压值精确测试（进阶精准测量）
稳压值是稳压二极管最关键的参数——它指的是二极管在反向击穿状态下能稳定输出的电压-36。精确测量稳压值需要借助可调直流电源和限流电阻。
操作步骤：
准备测试回路：将一个约1kΩ的限流电阻串联到可调直流电源的正极，电阻另一端接稳压二极管负极（阴极），电源负极直接接稳压二极管正极（阳极）——形成反向偏置回路；
逐步升压：将可调电源输出电压从0V开始缓慢增加，同时使用万用表测量稳压二极管两端的电压；
观察稳压点：当电源电压增加到稳压二极管的击穿电压时，万用表测得的电压值将停止随输入电压升高而明显上升，进入恒定稳压状态，该恒定值即为稳压值；
对比标称值：将测得的稳压值与数据手册或元件丝印标注的标称值进行对比，若偏差超过±5%（或数据手册规定的容差范围，如BZX84C系列常见±5%），说明该稳压二极管可能已损坏或参数漂移-29-11。
注意要点：测试过程中务必控制电流，稳压二极管的最大稳定电流通常在几十毫安量级，电流过大会导致热击穿。建议通过限流电阻将测试电流控制在10mA左右-29。
2.4 工厂质检与批量来料检验：专业仪器检测稳压二极管方法
在工厂流水线、元器件来料检验（IQC）和专业质检场景中，需要更高精度、更高效率的检测手段。
① 分立器件测试系统/晶体管图示仪检测
SC2010等分立器件测试系统是IQC常用设备，其核心应用包括：
参数全面检测：可对二极管的静态特性（反向击穿电压、漏电流）和动态特性（VI曲线）进行精确测量，确保符合设计规格；
质量分级筛选：通过自动分档功能（支持16Bin分类），将器件按性能参数分级存放，适配不同产品需求；
早期缺陷识别：可检测漏电流、结电容等关键参数，分辨率可达1.5pA，有效筛选出潜在失效元件；
效率优势：通过Handler接口连接分选机，测试速度可达每小时1万件，大幅提升批量检验效率-51。
使用晶体管图示仪时，可直接观察稳压二极管的伏安特性曲线——正常的稳压管在反向击穿区会呈现一条近乎垂直的曲线，代表电压恒定不变；若曲线斜率异常（反向电压随电流明显上升），说明动态阻抗过大或器件性能退化。
② 精密LCR数字电桥检测
对于需要分析稳压二极管寄生参数的高精度应用场景（如射频电路、高速信号保护电路），可使用LCR数字电桥（如TH2827A系列）测量器件的结电容等参数。此类仪器基本精度可达0.05%，测试频率最高300kHz，可全面评估元器件性能-65。
③ 漏电流专项测试
漏电流指的是稳压二极管在低于稳压值的反向电压下工作时流过的微小电流。正常器件漏电流极低（nA级），但工艺退化或静电冲击可能导致漏电流升高至μA甚至mA级，对高阻抗输入或微功耗系统（如精密ADC电路、电池供电模块）影响尤为严重-21。
测试方法：使用稳压电源设定为低于稳压值的电压（约为标称稳压值的70%），接入电流表测量漏电流，确保在允许范围内（常规标准为小于5μA）-36-11；
专业设备：可使用Keysight B1505A等半导体参数分析仪实现高精度漏电流测量-11。
④ 批量检测与在线剔除系统
在二极管生产制造过程中，可通过实时检测系统对生产线上的样品进行自动评估，自动识别并剔除不符合标准的不良品，有效提高生产效率、减少废品率-48。
三、补充模块
3.1 电源电路与汽车电子领域：不同类型稳压二极管检测重点
低压稳压管（3.3V-12V场景，如3.3V、5.1V、9.1V、12V） ：常见于消费电子和电源管理电路。检测时重点验证正向导通（0.5V-0.7V）和反向稳压值精度。此类器件稳压值较低，使用万用表×10k档进行反向电阻测试时，若发现反向电阻明显偏小（而非无穷大），说明该管已进入击穿状态——这正是稳压管区别于普通二极管的关键特征-。
中高压稳压管（15V-200V场景，如18V、33V、75V、150V） ：常见于工业控制和高压保护电路。检测时需使用更高量程的可调电源，注意绝缘防护，重点关注反向漏电流是否超标-11。
贴片式稳压管（SOD-123、SOD-323封装） ：引脚间距小，操作时建议使用测试夹或精密探针辅助测量，注意避免引脚氧化导致的接触不良-36。
3.2 电源电路与汽车电子领域：稳压二极管检测常见误区（避坑指南）
误区一：直接在电路板上测量反向电阻
未将稳压二极管从电路板上拆下，直接用万用表测量反向电阻，可能因电路中的并联低阻路径导致测量值偏小，造成误判为“漏电损坏”。正确做法：至少将二极管一端焊离电路板再进行测量-29。误区二：忽略限流电阻直接测试稳压值
将可调电源直接接在稳压二极管两端进行反向击穿测试，未串联限流电阻，极易导致电流失控烧毁器件。正确做法：始终串联限流电阻，并估算测试电流不超过器件的最大稳定电流-29。误区三：将普通整流二极管误判为稳压二极管
使用万用表×10k档测量时，正常稳压管在反向偏置下会因击穿而显示较小的反向电阻，而普通整流二极管的反向电阻依然很大。这一差异正是区分两者的关键。正确做法：利用这一特性区分稳压管和普通二极管-。误区四：忽视环境温度对稳压值的影响
稳压二极管的稳压值随温度变化存在温度系数（典型值为0.05%/℃），在极端温度环境下测量结果可能与标称值有显著偏差。正确做法：高精度测量时应记录环境温度，必要时使用温控设备-11。误区五：稳压值轻微偏差直接判定为损坏
测得的稳压值与标称值偏差在5%以内时，通常是正常的制造公差范围，不应直接判定为失效。正确做法：查阅数据手册确认具体器件的容差范围（常见为±5%或±2%）-11。误区六：只测反向击穿忽略正向导通
仅测试反向稳压值而不测试正向导通特性，可能漏掉正向PN结退化的早期失效。正确做法：按“正向导通→反向截止→稳压值”的完整流程检测。
3.3 电源电路与汽车电子领域：稳压二极管失效典型案例（实操参考）
案例一：开关电源输出端稳压二极管开路失效
故障现象：某12V输出的开关电源，输出电压异常升高至约18V，导致后端负载设备损坏。
检测过程：
第一步：断电，将输出端稳压二极管（标称12V）从电路板上拆下；
第二步：使用万用表二极管档进行正向导通测试，红表笔接正极、黑表笔接负极，显示“OL”（超量程），正向PN结不导通——初步判定开路；
第三步：使用万用表电阻档×10k档测量反向电阻，正反向均显示无穷大，确认开路失效。
失效分析：开路是稳压二极管最常见的失效模式之一，根本原因通常来自过载应力，如电流瞬时过大或反复冲击，导致PN结内部熔断-21。开路失效的特点是“静默”的——器件看似仍在电路中，但已失去稳压作用，直到过压事件发生才会暴露问题-。
解决方案：更换同型号（12V/1W）稳压二极管，同时检查输入端限流电阻是否匹配，确保反向电流在设计范围内。
案例二：汽车ECU电源管理模块稳压二极管漏电流超标
故障现象：某车型发动机控制单元（ECU）在冷启动时工作不稳定，偶发性报电压异常故障码。
检测过程：
第一步：将怀疑的稳压二极管从ECU电路板上拆下，进行外观检查——无明显裂纹或烧焦；
第二步：使用万用表进行正向导通测试，显示0.65V（正常）；反向截止测试显示无穷大（正常）；
第三步：使用精密源表在低于稳压值的反向电压下测量漏电流（电压设定为标称稳压值的70%），测得漏电流达12μA，远超过正常值5μA的标准。
失效分析：漏电流失控是最难察觉的稳压管失效形式之一。正常器件漏电流为nA级，一旦工艺退化、长期超温或静电冲击造成PN结损伤，漏电流可能升高至μA甚至mA级-21。此类问题对高阻抗输入的ECU采样电路影响尤为严重。
解决方案：更换漏电流合格的稳压二极管，同时在电路输入端增加ESD防护设计，预防静电冲击-21。
四、结尾
4.1 稳压二极管检测核心（电源电路高效排查策略）
根据不同的应用场景和检测需求，建议采用以下分级检测策略：
| 检测级别 | 适用场景 | 核心检测方法 | 关键判断指标 |
|---|---|---|---|
| 基础初筛 | 维修人员快速判断、爱好者自检 | 外观检查 + 万用表正向/反向测试 | PN结正向压降0.5-0.7V；反向电阻无穷大 |
| 标准检测 | 常规维修、一般质检 | 万用表正向/反向测试 + 直流电源+限流电阻测稳压值 | 稳压值偏差≤5%；正向导通正常 |
| 专业精测 | 工厂IQC、高可靠性场景 | 分立器件测试仪VI曲线扫描 + 漏电流专项测试 + 温度系数测量 | VI曲线垂直；漏电流<5μA |
核心排查逻辑：
第一步：正向导通测试——验证PN结完整性
第二步：反向截止测试——筛查漏电/击穿
第三步：稳压值测试——验证核心稳压性能
第四步（专业场景）：漏电流+动态阻抗测试——全面评估可靠性
4.2 稳压二极管检测价值延伸（电路维护与元器件选型建议）
日常维护技巧：
在维修更换稳压二极管时，注意检查串联限流电阻是否匹配，阻值过小会导致反向电流超限，加速器件老化-1；
在电源电路中，定期检测关键稳压二极管的稳压值和漏电流，预防性更换性能退化器件；
保持PCB表面清洁，防止灰尘和湿气导致引脚间漏电。
采购与选型建议：
选用正规厂牌（如Nexperia、onsemi、Vishay）的稳压二极管，通过AEC-Q101或ISO认证的元件可靠性更高-21-1；
选择稳压二极管时，需确保其击穿电压和功率等级与实际负载电流相匹配，同时预留足够余量-21；
高可靠性应用（如汽车电子、医疗设备）建议增加冗余设计或并联多颗稳压管，避免单点失效造成系统风险-。
4.3 互动交流（分享电源维修与汽车电子领域稳压二极管检测难题）
在实际检测工作中，你是否遇到过以下情况？
使用万用表检测时，稳压值测量结果与标称值偏差较大，难以判断是器件损坏还是测量误差？
在汽车电子维修中，ECU中的贴片式稳压二极管引脚微小，如何高效准确地进行在线快速筛查？
工厂批量来料检验中，如何平衡检测效率和精度，有效筛选出潜在失效器件？
稳压二极管开路失效很难提前发现，除了定期检测外还有哪些预防措施？
欢迎在评论区分享你在电源电路维修、汽车电子检修或工厂质检中遇到的稳压二极管检测难题和实操经验。关注我们，获取更多电子元器件检测干货内容，共同提升行业检测水平！
