本文以功率放大器（Power Amplifier，PA）为检测对象，围绕“实操落地、行业适配”两大核心，针对不同类别的功率放大器（如音频A类/AB类/D类功放、通信基站射频功放、工业驱动功放等），为电子维修人员、企业质检从业者和电子爱好者提供一套分层、细致、可复用的检测方案。全文将充分结合功率放大器在音频系统、通信基站、工业自动化等场景中的差异化应用，从基础检测到专业仪器操作全面覆盖，帮助读者快速掌握功率放大器好坏判断技巧，同时规避检测过程中的安全风险和常见误区。本文核心关键词为「测量功率放大器好坏」「功率放大器检测方法」，长尾词涵盖「音频功率放大器检测」「射频功放检测步骤」「万用表检测功放管好坏」「功率放大器行业检测误区」等，确保内容深度、原创度与适配性。
二、前置准备
根据不同检测场景和受众基础，检测工具可分为以下两类：
数字万用表：这是检测功率放大器最基础、最常用的工具，适用于测量电阻、电压、电流及判断晶体管导通性。新手入门建议选择具备二极管挡和电容测量功能的自动量程数字万用表，品牌型号不限，但务必确保表笔绝缘层完整、无破损。用万用表测量功率管（功放管）好坏时，通常需将表置于二极管测试模式进行导通性判断-。信号发生器：用于为功率放大器提供标准输入信号（如1kHz正弦波），配合万用表或示波器测量输出。音频功放检测中，1kHz正弦波是最常用的基准测试信号-。
假负载：用于替代扬声器进行安全测试，音频功放检测中通常使用与扬声器阻抗匹配的大功率电阻（如8Ω/50W-100W），射频功放检测中则需使用50Ω终端负载-。
示波器：用于观察功放输入和输出端的波形质量，与万用表配合可大幅提升故障定位效率。有时一观察波形就能立刻判定故障点所在，再用万用表复核便可最终确认-。
专业款（适配企业质检/批量/高精度检测）：
频谱分析仪：射频功率放大器检测的核心设备，用于测量输出频谱、谐波失真、邻道泄漏比（ACLR）等关键射频指标。用频谱仪测试射频功率放大器时，不可直接连接——需在功率放大器和频谱仪中间连接同轴衰减器，否则大功率输出会损坏频谱仪-。
音频分析仪：专业音频功放质检设备，可精确测量总谐波失真（THD）、信噪比（SNR）、频率响应等参数。音频放大器检测需依据IEC 60268系列标准与GB/T 12060.5规范实施，重点验证频率响应范围、THD+N、SNR等关键参数-。
矢量网络分析仪（VNA） ：射频功放测试中的高端设备，用于测量S参数（S21为正向传输系数），可直接计算功率增益，精度远高于频谱分析仪方案-。
功率计：用于精确测量射频功放的输出功率，配合信号源可计算增益值-。
2. 功率放大器行业检测安全注意事项
功率放大器检测涉及高压、大电流和高频信号，安全防护是重中之重。以下是必须遵守的4条核心注意事项：
① 电气防护与放电程序（重中之重） ：功率放大器内部电源滤波电容往往存储有高压电荷，断电后需等待3-5分钟以上或使用放电电阻主动放电，方可进行后续操作。测量半导体器件时，如需插拔器件或测试点，应先切断电源，在电压尚未放电完毕时进行操作会引起器件老化甚至损坏-。
② 检测仪器安全等级：必须使用具有CAT III 1000V及以上安全等级的数字万用表，严禁使用指针式仪表进行高压测量。探头绝缘层需完整无破损，建议配备专用高压探头（衰减比100:1），配合非接触式验电器作为辅助工具-。
③ 射频信号防护：射频功率放大器测试过程中，校准前应确认输出端已连接匹配负载（如50Ω终端电阻），避免开路产生高压反射。操作高频信号连接器时应使用绝缘手套（耐压≥1000V），禁止徒手接触高频信号端子-。
④ 散热与环境要求：功率放大器在工作时会产生大量热量，检测前应确认散热片与功率管接触良好，导热硅脂均匀涂布。测试环境应通风良好，避免长时间大功率测试导致过热损坏-。
3. 功率放大器基础认知（适配精准检测）

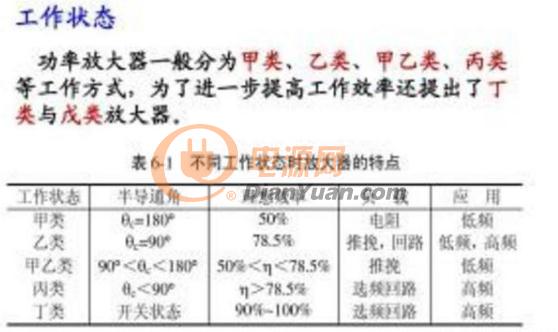

功率放大器是一种电子放大器，旨在增加给定输入信号的功率幅度，使输入信号的功率足以驱动扬声器、射频发射器等输出设备-。按功放管导电方式不同，可分为甲类（A类）、乙类（B类）、甲乙类（AB类）和丁类（D类）-：
A类功放：在整个信号周期内功率输出元件均处于导通状态，声音还原度最高，但效率极低（不到10%），大量功率转化为热能，主要用于高档发烧音响-。
B类功放：正负半周分别由不同管子放大，效率较高但对声音还原度较差，主要用于无线电传输设备、大功率音频放大器等对效率要求高且对失真容忍度较高的场合-。
AB类功放：A类和B类的折中方案，兼具低失真和高效率（可达40%-60%），是目前最常见的音频功率放大器类型-。
D类功放：采用PWM（脉冲宽度调制）数字放大技术，效率高达80%以上，广泛应用于便携式音频设备、车载功放、手机等消费电子产品-。
按应用领域和频率范围划分，还包括音频功率放大器（涵盖从耳机驱动器到电视等消费电子设备）、射频功率放大器（用于5G基站、卫星通信、无线电广播等场景）、工业/医疗功率放大器（用于工业自动化控制、医疗成像设备、超声波驱动等）-。
三、核心检测方法
1. 功率放大器快速初筛法（适配行业场景）
在接入专业检测仪器之前，先通过外部表现和基础检查快速判断功率放大器是否存在明显故障，可大幅提升检测效率：
① 外观检查（所有行业通用） ：检查功放模块是否有烧焦痕迹、元器件是否有鼓包或裂纹、PCB板是否有变色（典型的热过应力痕迹）、焊点是否虚焊或脱焊。对于用了8-10年以上的功放，电源滤波电容鼓包是非常常见的故障现象，直接更换是最稳妥的做法-。
② 通电初判（音频功放场景） ：接通电源后观察是否有正常启动迹象、指示灯是否正常亮起、输出端口有无信号反馈。如果通电后放大器无任何显示，各功能键均失效，也无任何声音，首先应检查电源电路——用万用表测量电源插头两端的直流电阻值，正常应为几百欧，如果差距太大则电源部分存在开路或短路-。
③ 温度感知（所有行业） ：通电运行片刻后用手背（注意安全）轻触散热片和功放管表面，感受温度是否异常。如果功放芯片在正常音量下运行几分钟后就烫手到无法触碰（>100℃），说明存在过热问题，应立即断电检查散热接触是否良好或是否存在自激振荡-。
④ 听觉判断（音频功放场景） ：接入扬声器试听，判断是否存在以下异常——开机“砰”声（输出中点直流偏移，D类功放常见问题）、声音发糊或失真（偏置电路异常或交越失真）、单声道无声或音量异常（前级电路故障）-。
2. 万用表检测功率放大器方法（新手重点掌握）
万用表是功率放大器检测中最基础、最实用的工具，无论是音频维修还是工业设备检修，以下检测方法均适用：
① 功率管（功放管）好坏判断
将数字万用表置于二极管测试模式（通常标有二极管符号），该模式也适用于测试NPN和PNP晶体管。以检测NPN型功率管为例：红表笔接发射极（E），黑表笔接集电极（C），二极管挡应显示约0.6V左右的正向导通压降；交换表笔测量反向应显示无穷大（不通）。基极（B）与发射极、基极与集电极之间也应呈现类似特性-。检测场效应管（MOSFET）时，二极管挡红笔接漏极（D）、黑笔接源极（S）应显示完全不通；然后用红笔触碰栅极（G）后再测D-S极，应有导通数值，说明管子能被正常开启，即判断为良好-。
② 静态工作点测量
静态工作点测量是判断功率放大器是否正常工作的关键。测量时，将功放输入端接地（无信号输入），用万用表直流电压挡测量各功率管发射极与集电极之间的电压，与电路图纸上的标准值进行对比。若实测值偏差过大（如±20%以上），说明偏置电路可能存在开路或元件阻值变化。对于B类和AB类功放，测量输出管静态电流尤为关键：将万用表置于电流挡，串联在功率管的供电回路中（或测量发射极电阻两端的电压再换算成电流），正常静态电流值通常在数十毫安至数百毫安之间（具体依功放型号而定）。若测量电流非常大，应立即切断电源开关排查短路故障-。
③ 电源供电检测
接通电源后，用万用表直流电压挡测量功放板的电源输入端正负电压是否正常（如±45V、±60V等，依功放而定）。若电压异常，需进一步检查电源整流桥、滤波电容和变压器是否存在故障。对于D类功放，还需特别关注PWM输出的直流偏移——过大的直流成分会对扬声器造成损坏-。
④ 输入输出阻值检测（在线检测技巧）
在断电状态下，用万用表电阻挡测量功放的输入端子对地电阻（正常值通常在10kΩ-50kΩ范围）和输出端子对地电阻（注意：音频功放输出端对地不应有短路，阻值应为开路或较大值）。射频功放模块的输入输出端需测量是否与50Ω系统阻抗匹配良好，若阻值严重偏离则可能存在内部短路或开路。检测射频功率放大器增益时，需先用信号源提供输入信号，再用频谱仪或功率计测量输出功率，增益=输出功率-输入功率-。
3. 行业专业仪器检测功率放大器方法（进阶精准检测）
① 音频功率放大器专业检测（音频分析仪+示波器方案）
音频功率放大器的专业检测需依据GB/T 14200-93《高保真声频放大器最低性能要求》及GB/T 12060.5等标准规范执行-。
总谐波失真（THD）测量：将音频分析仪连接到功放输出端，在额定负载（如8Ω/4Ω电阻）下，输入1kHz正弦波信号，调节输入幅度使功放达到额定输出功率（如100W）。总谐波失真（THD）应在1kHz基准频率下≤0.05%，全频段（20Hz-20kHz）THD≤1%-。
频率响应测量：保持输入信号幅度恒定，改变信号频率从20Hz到20kHz，用音频分析仪或示波器测量输出幅度的变化，平坦度应在±0.5dB以内-。
信噪比（SNR）测量：在额定输出功率下，测量输出信号与无输入时本底噪声的比值，正常值应≥110dB（A计权）-。
D类功放特别注意事项：D类功放的输出是高频PWM方波而非模拟音频信号，直接连接示波器或音频分析仪会超载大多数分析仪的输入级。测试时必须使用低通滤波器（RC或LC滤波电路）将PWM信号还原为模拟音频信号，负载端需串联电感以模拟实际扬声器特性——8Ω负载通常串联68μH电感，4Ω负载串联33μH电感-。
② 射频功率放大器专业检测（频谱分析仪+网络分析仪方案）
射频功率放大器是5G基站、卫星通信、雷达等系统的核心部件，其专业检测依据GB/T 11299.10等标准规范执行-。
增益与平坦度测量：将信号源连接到射频功放输入端，输出端通过同轴衰减器（额定功率需大于功放最大输出功率）连接至频谱分析仪。测量前需校准测试路径的插损。调整信号源频率从工作频段的下限到上限（如3.3-3.8GHz），记录各频点的输出功率，计算增益=输出功率-输入功率，平坦度应在±0.5dB以内-。
谐波失真与杂散测量：使用频谱分析仪测量基波功率与二次谐波、三次谐波功率的比值，依据GB/T 11453-2018规范，谐波抑制通常要求达到-30dBc以下-。杂散信号（如本振泄漏、电源噪声耦合）需在全频段扫描识别。
邻道泄漏比（ACLR）测量：对于通信系统功放（如4G/5G基站、移动终端），ACLR是评估线性度的关键指标，反映功放在相邻信道的功率泄漏情况。需使用支持LTE/5G标准信号的信号发生器与分析仪进行测量-。
效率测量（功率附加效率PAE） ：用功率计测量输入射频功率和输出射频功率，用直流电源监测功放消耗的直流功率，PAE=（输出功率-输入功率）/直流功率×100%。需结合DPD（数字预失真）校正以提升测试精度--。
③ 工业自动化/批量检测方案
对于工厂生产线的功率放大器批量检测，传统人工测试方式存在效率低下、准确度不高等问题-。推荐采用基于LabVIEW图形化编程语言开发的自动测试诊断系统，该系统采用量程自动切换电路和霍尔电流传感器，可实现电压信号和大电流信号的宽范围测量，并自动完成功放测试仪量程转换和故障诊断-。
四、补充模块
1. 音频/通信/工业场景下不同类型功率放大器的检测重点
音频功率放大器：根据工作类别区分检测重点。A类功放重点检测静态电流和散热条件；AB类功放重点检测交越失真和偏置电压；D类功放除常规性能指标外，还需关注PWM开关频率稳定性、EMI/EMC兼容性以及输出滤波器的匹配状态-。检测D类功放时，若使用纯电阻作为负载，测试的效率会与实际性能相差甚远-。
射频功率放大器：按功率等级和应用场景区分。基站功放检测重点包括高功率输出下的线性度（ACLR、IMD）、长期可靠性测试和高温环境适应性-；终端功放则更关注小尺寸下的效率（PAE）和功耗控制。测试设备需满足高功率、宽频带要求，基站与终端场景对指标要求差异显著，需针对性设计测试方案-。
工业驱动功率放大器：重点检测大电流输出能力、短路保护和过温保护功能是否正常。如SC7201等高压大电流功率放大器广泛用于工业自动化、高端音频等场景，检测时需关注其在大负载下的输出稳定性和热管理性能-。
2. 功率放大器行业检测常见误区（避坑指南）
以下是5个高频检测误区，识别并规避这些错误可大幅提升检测准确率：
误区一：断电后立即测量。 功率放大器内部的电源滤波电容可能存储上百伏电压，断电后立即拆机测量极易造成电击或损坏万用表。正确做法是断电后等待3-5分钟，或使用放电电阻主动放电后再操作-。
误区二：D类功放直接用万用表/示波器测输出。 D类功放输出为高频PWM方波，普通万用表交流电压挡无法准确测量，直接连接示波器也看不到正确的音频波形。必须使用低通滤波器将PWM信号还原为模拟音频信号后测量-。
误区三：射频功放测试时忽略衰减器。 射频功率放大器输出功率可达数十瓦甚至上百瓦，直接连接到频谱分析仪会瞬间烧毁仪器输入端。必须在功放与频谱仪之间串联同轴衰减器，且衰减器的额定功率和衰减量必须适配被测功放的输出功率-。
误区四：忽略环境温度对检测结果的影响。 功率放大器的性能受温度影响显著，尤其是静态电流和偏置电压。在低温下测得正常的数据，在高温工作时可能出现偏移导致失真或损坏。专业检测应在功放预热至热稳定状态后进行测量-。
误区五：用万用表测量D类功放负载阻抗。 万用表电阻挡测量的是直流电阻，而扬声器在交流信号下呈现的阻抗包含感抗分量。D类功放测试时必须使用代表实际扬声器的负载（电阻串联适当电感），仅用电阻负载测得的结果与实际性能存在显著差异-。
3. 行业典型案例（实操参考）
案例一：音频功放开机“砰”声、声音发糊——电源滤波电容老化失效
现象：一台使用近10年的AB类功放，每次开机时扬声器发出沉闷的“砰”声，播放音乐时声音发糊、低音浑浊。排查过程：首先用万用表测量功放输出端对地电位，发现存在约±2.5V的直流偏移（正常应小于±2V）。进一步检查电源滤波电容，观察到电容顶部明显鼓包。用电容表测量其容量，发现已从标称值10000μF衰减至不足3000μF。解决措施：更换同规格电源滤波电容后，输出直流偏移恢复正常，“砰”声消失，音质恢复清晰-。
案例二：射频功放模块反复烧毁——热过应力与散热不良
现象：某通信设备中的射频功率放大器模块在运行2-3个月后反复出现烧毁故障，模块表面有明显烧焦痕迹-。排查过程：检查散热系统发现导热硅脂已干涸失效，功放管与散热片之间存在间隙，热传导受阻；同时通过频谱分析仪检测发现，功放在高温下增益出现压缩，驻波比异常升高导致反射功率增大。解决措施：清理失效的导热硅脂粉末，在功放管接触面上重新均匀涂布导热硅脂并拧紧螺丝-；同时优化功放的偏置电路，增加温度补偿机制，确保高温下静态电流稳定-。
五、结尾
1. 功率放大器检测核心（音频/通信/工业场景高效排查策略）
根据功率放大器的不同类型和应用场景，建议采用分级检测策略：
一级检测（快速筛查） ：外观检查+通电初判+温度感知+听觉判断（音频功放适用）。此阶段可排除约60%-70%的明显故障，如电容鼓包、无电源输入、过热保护等。
二级检测（常规检测） ：万用表测量功率管好坏+静态工作点测量+电源供电检测+输入输出阻值检测。此阶段适合电子爱好者和入门维修人员，可定位大部分常见故障。
三级检测（专业精测） ：音频分析仪/频谱分析仪/网络分析仪检测+THD/SNR/ACLR/增益平坦度等关键性能指标测量+负载牵引/DPD校正等高级测试。此阶段适用于企业质检和专业维修人员。
掌握以上分级检测策略，无论面对音频功放、通信基站射频功放还是工业驱动功放，都能高效定位故障、准确判断功率放大器好坏--。
2. 功率放大器检测价值延伸（维护与采购建议）
日常维护建议：定期清理功放散热片和机箱内部积尘，确保空气流通；每半年检查一次导热硅脂状态，干涸后及时更换；避免功放在满功率状态长时间连续运行，建议设计足够的散热余量。对于射频功放模块，定期校准测试路径和衰减器，确保测量准确性。
采购建议：根据实际使用场景选择合适类型的功率放大器——家用音频选择AB类功放（性价比高）或D类功放（节能省电）；专业录音棚选择A类功放（保真度优先）；通信基站选择高效率Doherty架构功放；工业自动化选择具备完善保护功能的高压大电流功放-。采购时务必要求供应商提供第三方的CNAS/CMA检测报告，涵盖额定功率、THD、频率响应等关键指标，避免因元器件质量不达标导致批量故障。
