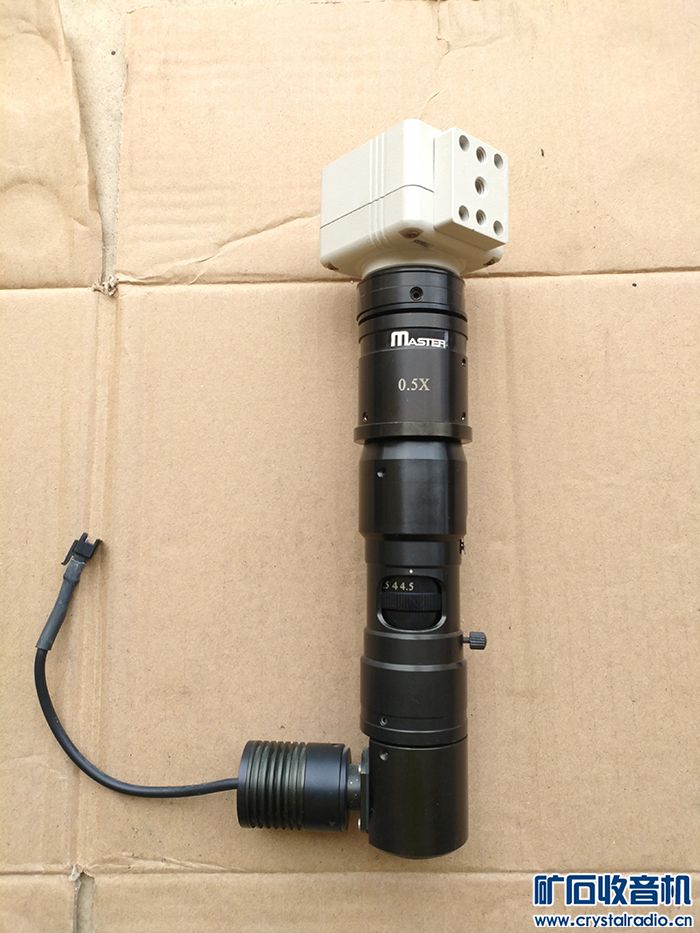

前些日子，厂里新到的检测设备死活不出图像，可把俺急坏了。新来的小伙儿拿着工业相机和说明书，眉头拧成了疙瘩，嘴里嘀咕着：“这‘光耦隔离输入’和‘I/O地’两根线，到底该咋接到咱的PLC上啊？”-5 这不只是他一个人的困惑，估计很多刚接触工控的朋友，看到相机后头那几根线，脑瓜子都嗡嗡的。今天，俺就用唠嗑的方式，结合这些年踩过的坑，跟大家好好掰扯掰扯这工业相机两根线怎么连接的门道。
首先咱得把心态摆正，这两根线可不是随便接上就能亮的。它们通常不是电源线，而是负责传递控制信号的“神经线”。一般来说，一根是输入线（Input Line），比如标着“光耦隔离输入”或“Trigger In”；另一根是输出线（Output Line），可能标着“Ready”或“Frame Active”-1。
输入线（Line0）：它的活儿是听命令。最常见的就是接“触发信号”。比如，你的PLC检测到产品流到拍照位置了，就通过这根线给相机发个“咔擦”的指令，相机立马拍照-1。这就解决了“何时拍”的问题。
输出线（Line1）：它的任务是报状态。相机可以用它来告诉外部设备：“我正在拍照呢，别动弹！”（输出高电平）。这个信号可以接到PLC，让PLC在这个期间暂停传送带，防止照片拍糊了-1。这就确保了“拍得好”。
你看，光知道要接这两根线还不行，咱得知道它们一个主“听”，一个主“说”，角色不同，接法也截然不同。很多新手栽跟头，就是第一步没整明白。
知道了功能，下一步关键中的关键，就是看电气参数。这可是血的教训！早年俺就干过，拿个24V的开关量直接往相机上怼，结果一阵青烟，好几百大洋的相机就“挂”了。
工业相机的这两根I/O线，通常是“光耦隔离”的，意思是相机内部和外部电路通过光信号隔开了，抗干扰能力强-1。但隔离不代表能随便接，它有自己的电气要求：
输入线要“喂”多大的电：以常见的Basler相机为例，它的输入线需要外部提供一个5-15mA的电流，电压在0-24V DC之间都可以被识别-1。这里有个关键门槛：高于2.2V一般被认为是“1”（高电平，触发），低于1.4V被认为是“0”（低电平，无触发） -1。如果你用PLC的晶体管输出（通常是24V），电压是够了，但务必查一下PLC输出点的电流能力，确保能驱动这个5mA以上的需求。有些相机手册会明确写出最小驱动电流，这个千万不能忽略。
输出线能“带动”多大负载：相机输出线像个开关，它“闭合”（输出高电平）时，能允许外部电流流过。同样参考常见型号，这个输出线通常能承受最大50mA的电流-1。这意味着，你不能用它直接驱动一个大功率的灯或继电器，否则可能烧毁相机内部电路。正确的做法是让它去驱动一个中间继电器或者PLC的输入点，再由这些设备去控制大功率负载。
所以，解决工业相机两根线怎么连接的第二个核心，就是掏出万用表和说明书，确认好PLC（或触发源）的输出电压/电流，是否在相机输入线的安全范围（0-24V， >5mA）内；同时确认相机输出线要控制的设备，其输入电流是否小于相机输出线的负载能力（如50mA） -1。这步做对了，至少能保住设备安全。
理论通了，咱就上手。接线图是圣经，一般相机手册或线缆上都有-1。这里分享两个最典型的场景：
接PLC触发拍照（输入线连接）：这是论坛里那位朋友遇到的问题-5。他的相机有“光耦隔离输入”（信号线）和“I/O地”（参考地线）两根线。
如果PLC是PNP型（输出24V正极）：那么将PLC的输出点（Y点）接相机的“光耦隔离输入”线，将PLC的公共端（COM）接相机的“I/O地”线。这样当PLC输出时，24V电流从Y点流出，经过相机光耦，流入I/O地，再回到PLC的COM端，形成一个回路，触发相机-5。
如果PLC是NPN型（输出0V负极）：接法会有所不同，需要将PLC输出点接I/O地，而COM端（通常是24V+）接光耦输入线。所以，一定先确认你的PLC输出类型！
有些相机线缆是DB15或M12航空插头，里面已经集成了电源和I/O线，你需要找到对应的引脚定义图来接-8。
接设备指示状态（输出线连接）：比如用相机的“FrameActive”信号（拍照进行中）去点亮一个指示灯。
指示灯（LED）一端接电源正极（+24V）。
指示灯另一端接相机的输出线。
相机输出线的公共端（通常是同一个I/O地）接电源负极（0V）。
这样，当相机拍照输出高电平时，就相当于内部开关闭合，电流从24V+流经指示灯，再通过相机内部开关流回0V，灯就亮了。
记住，所有设备的地线（0V参考电位）最好连接在一起，形成一个统一的“等电位”，能极大减少干扰-5。拧螺丝的时候也别用蛮力，有的接口推荐扭矩是16N·m，恰到好处才能又牢靠又不损伤接口-4-6。
Q1：看了文章还是有点抽象，我手头是一个信捷XC系列的PLC和一个Basler类的相机，能再具体说说怎么连吗？万一接错了会怎样？
A1： 这位朋友，你的情况很典型。咱们一步步来：
确认硬件：找到信捷PLC的数字量输出模块（比如继电器或晶体管输出型）。最关键一步：用万用表直流电压档，在PLC该输出点动作时，测量输出点与COM端之间的电压。如果输出点是+24V（相对COM），就是PNP型；如果输出点是0V（COM是+24V），就是NPN型。 大部分国产PLC常用NPN型。
假设是NPN型（最常见）：
接法：将PLC的输出点（Y0）接到相机I/O线缆的“I/O地”或“GND”引脚；将PLC该输出点对应的公共端（COM0，通常是+24V）接到相机的“光耦输入”引脚。这就构成了触发回路。
软件设置：在相机配套的软件（如Basler pylon）中，需要将触发源（TriggerSource）设置为Line0（硬件输入线），并将触发模式（TriggerMode）设为On-1。
接错后果：
如果电源接反或电压过高：最直接后果是损坏相机内部的光耦或I/O电路，造成永久性损坏。绝对最大电压一般是30VDC，超出就可能损坏-1。
如果PLC类型判断错误（PNP当NPN接）：可能导致相机无法触发，因为光耦无法得到正确的导通电流。通常不会烧毁，但设备不工作。
如果地线没共接：可能导致信号不稳定，相机被误触发或无法触发，因为双方电位不一致，存在电压差。
安全做法永远是：断电接线，对照手册，测量确认后再上电。
Q2：文章提到了“信号要干净”，我现场电磁干扰大，怎么判断和处理信号抖动问题？
A2： 哎呀，这可是工业现场的老大难问题！“信号干净”指的是触发信号的上升沿/下降沿要陡直，不能有毛刺或缓慢变化。相机内部的I/O电路通常没有去抖动功能，一个毛刺就可能被误认为一次触发-1。
如何判断：用示波器是最靠谱的。将探头接到你的触发信号线上，观察PLC给出触发指令时，波形是否是从0V到24V（或反之）的干净利落的跳变。如果看到在跳变边缘有多个小尖刺（毛刺），或者在平缓期有微小波动，那就是干扰。
如何处理：
硬件滤波：最简单是在PLC输出点和相机输入点之间，并联一个RC滤波电路（例如一个1kΩ电阻串联一个0.1μF电容到地），可以吸收高频毛刺。有些高端PLC输出模块自带可配置的软件滤波器。
双绞屏蔽线：连接I/O线一定要使用双绞屏蔽线，并且屏蔽层在PLC端单点接地。这能有效抑制电磁耦合干扰。
布线隔离：强电动力线（如电机、变频器电缆）必须与信号线（I/O线、网线）分开走线槽，至少保持20cm以上距离，切忌平行长距离敷设-7。
软件延时：在PLC程序里，可以在输出触发信号后增加一个短暂的延时（如10ms），再复位，确保触发脉冲宽度足够，避开抖动区。
Q3：我想用一台相机同时控制多个外部设备，或者用多个信号触发一台相机，输出线该怎么扩展？输入线又该怎么处理？
A3： 这个需求很实际，涉及到I/O的“一拖多”和“多选一”。
输出线扩展（一拖多）：
绝对禁止将相机的一根输出线直接并联到多个设备的输入上！这会严重过载，如前所述，相机输出驱动能力有限（通常50mA）-1。
正确做法：用相机的那一根输出线，去控制一个中间继电器的线圈。这个继电器可以有多组触点（常开/常闭），每一组触点就可以独立、隔离地去控制一个外部设备（如灯、蜂鸣器、另一台PLC的输入点）。继电器线圈的功耗通常在几十mA，务必在选择时确认其在相机驱动能力之内。
输入线选择（多选一）：
相机的硬件输入线通常只有一根（Line0）-1。如果你想用多个传感器（如光电开关A、B）来触发，不能直接把两个开关信号并联到输入线上，可能造成信号冲突。
正确做法：
PLC汇总法（推荐）：将所有传感器的信号先接入PLC的不同输入点。然后在PLC内部编写逻辑程序（如“A与B同时通”、“A或B任意一个通”），最终用PLC的一个输出点去触发相机。这样最灵活可靠。
外部逻辑电路法：使用一个简单的与门/或门数字逻辑芯片，将多个传感器信号进行逻辑组合后，再输出给相机。这种方法成本低但调试不如PLC方便。
牢记相机I/O口能力有限，善用中间继电器和PLC这样的“中间人”来扩展和逻辑处理，是工业系统设计的标准做法。
