在一条全自动化的电子产品检测线上，一只机械臂正以每分钟近百次的速度精准抓取着微型电路板。而指挥这只机械臂做出“合格”或“剔除”判断的，正是一双高速运转的“智能之眼”——CMOS工业相机。
生产线上的质检员老张，如今只需要偶尔瞥一眼监控屏幕，他大部分的精力都花在了分析系统生成的检测报告上。他常感慨：“以前我们用放大镜，后来用普通摄像头，眼睛都快看瞎了还漏检。现在这‘工业眼’啊，连头发丝百分之一细的划痕都逃不掉。”
这双越来越锐利的“工业眼”究竟是如何被制造出来的？它的生产流程远比我们想象的要精密和复杂。
CMOS工业相机的生产，可以说始于一个微观宇宙的构建——CMOS图像传感器芯片。这个芯片是相机的灵魂，它的制造融合了全球顶尖的半导体工艺。
以行业巨头索尼为例，其堆叠式CMOS图像传感器的生产就是一个高度精密的多层构建过程。这不仅仅是在硅晶圆上刻电路那么简单-6。
首先要进行的是“晶圆工序”，在硅晶片上构建将入射光转换为电荷的光电二极管等基础元件。紧接着是“配线工序”，用极细的金属导线连接这些元件-6。
真正的技术飞跃在于“堆叠工序”。与传统传感器不同，现代高性能传感器会将感光的像素芯片与负责信号处理的逻辑电路芯片像三明治一样堆叠在一起。
这种设计能极大地提升性能和功能密度。再在上方覆盖上彩色的滤光片和微型的片上镜头，一个能捕捉光线的传感器雏形才算完成-6。
这个过程对环境的要求极为苛刻，需要在超高洁净度的无尘车间内进行，任何一粒微小的尘埃都可能导致整个芯片报废。芯片制造完成后，还要经过严格的晶圆测试，在切割成单个芯片前，就筛选出性能不达标的部分-6。

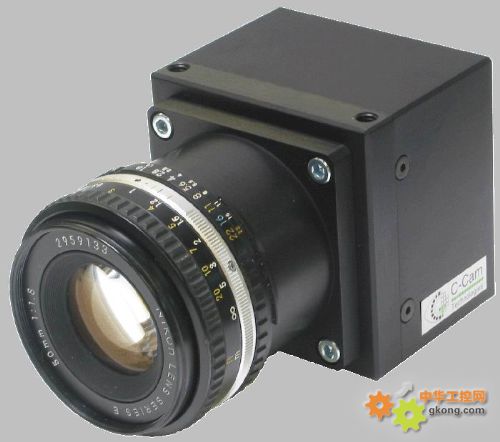

如果说传感器芯片是心脏，那么一颗强劲的心脏必须被安装到一个能够充分发挥其潜能的“身体”里。CMOS工业相机的生产，远非简单的芯片组装，而是一个涉及光学、电子、机械、散热的系统工程-1。
相机厂商拿到传感器芯片后，真正的挑战才刚刚开始。他们需要围绕这颗芯片，设计一套能够稳定、高效工作的系统。
这包括低噪声的读取电路，确保微弱的电信号在放大过程中不被干扰；需要集成FPGA（现场可编程门阵列）或专用的图像处理器，来实现实时的图像校正、降噪和数据转换-1。
机械结构的设计同样关键。它不仅要坚固，能承受工业环境下的振动和冲击，其内部结构还必须有利于散热，确保相机在长时间连续工作时性能稳定。
一款优秀的工业相机，其外壳可能经过有限元分析仿真，其散热片的角度和面积都经过精心计算-1。
这就是为什么市场上即使采用同一型号索尼传感器的相机，其性能、稳定性和价格也可能天差地别的原因。优秀的CMOS工业相机生产，是厂商核心设计能力、算法调试功底和供应链管理水平的综合体现-7。
标准化的工业相机可以解决大部分常见问题，但对于那些有极端或特殊需求的场景，定制化开发就成为必由之路。这个流程，完美诠释了CMOS工业相机生产是如何深度响应具体工业痛点的-1。
整个过程始于深入的需求挖掘。例如，检测高速运动的零件，帧率是首要痛点；测量微小尺寸的工件，分辨率几何精度和镜头畸变控制就必须做到极致；在高温的冶金车间使用，相机的耐温等级和散热设计就成了生死线-1。
需求明确后，工程师们会进入方案设计与原型开发阶段。这里充满了权衡与抉择：为了达到更高的信噪比，可能需要选择更大的像元尺寸，但这可能会影响分辨率。
为了在低照环境下工作，可能需要采用背照式（BSI）传感器技术，但这又会增加成本-3。
原型机需要经历多轮残酷的迭代测试，从原理验证到工程样品，再到设计验证，每一轮都在逼近性能的极限和可靠性的边界-1。
CMOS工业相机生产的技术前沿，正朝着更智能、更灵活的方向飞速演进。当下的技术竞赛，已经不再局限于“像素更多”，而是转向如何在像素内“集成更多功能”，也就是所谓的“像素增智”-10。
一个显著的例子是意法半导体（ST）最新推出的系列传感器。它创新性地在同一颗传感器上集成了全局快门和卷帘快门两种模式-3。
这给了工程师前所未有的灵活性：拍摄高速运动物体时，启用全局快门避免畸变；在需要极致低噪声和画面细节的静态检测中，则切换至卷帘快门模式。这种“二合一”的设计，让一台相机能应对更复杂的场景-3。
将RGB（彩色）和IR（红外）感光能力集成于一颗芯片，并能在片上直接分离信号的技术也日益成熟。这简化了系统设计，让一台相机同时完成外观检测和特定材料分析成为可能-3。
未来，随着堆叠技术、混合键合工艺的进步，更多的预处理功能和AI计算单元将被直接集成到传感器旁，实现从“看得清”到“看得懂”的进化-10。
历经了设计、原型、测试的千锤百炼之后，一台CMOS工业相机终于迎来了最后的，也是最严峻的考验——量产与市场验证。这个过程，是理想照进现实的最后一步-1。
量产阶段的质量控制体系，其严格程度不亚于芯片制造。关键元器件需要全检，生产线上的工艺参数需要实时统计监控（SPC），确保每一台出厂的相机都符合标准-1。
但这还不够。真正的“毕业考试”是在客户的实际生产线上。工程师需要将相机安装到嘈杂的厂房里，验证其在变频器、大功率电机等强电磁干扰下的稳定性。
需要测试其在车间照明频闪下，是否依然能输出稳定的图像。还要确保它能与主流的视觉软件（如Halcon、OpenCV）无缝协作-1。
只有通过这些严苛的应用场景验证，一台CMOS工业相机才算真正完成了它的生产过程，从一颗精密的电子设备，蜕变为赋能智能制造的可靠伙伴。
生产线上，老张眼前的检测报告依然在实时刷新，合格率稳定在99.99%以上。 他身后机柜里那台安静运行的CMOS工业相机，内部正进行着每秒数亿次的运算。
它的传感器芯片可能产自日本九州的无尘车间，它的图像算法可能在德国的实验室里经过数年打磨，它的结构设计则完美平衡了上海的制造成本与北欧的可靠性标准。
这双“智能之眼”的诞生之旅，是全球精密制造与工程技术聚合的缩影。它凝视着流水线上的每一个产品，也映照着工业智能化进程中，人类追求极致效率与品质的不懈目光。
回答：这位朋友，你这个问题可算问到点子上了！刚入门就像站在一个琳琅满目的工具墙前面，容易挑花眼。别急着看哪个参数高，咱得反过来想，关键就俩字：匹配。首先得琢磨清楚你要用它干啥-1。
是给静止的零件拍高清照片量尺寸，还是对着高速传送带上的瓶子做检测？前者你得盯着分辨率和镜头畸变控制，分辨率不够就像近视眼看不清楚细节；后者帧率是命门，帧率低了拍出来的都是拖影，啥也检不了-1。
想想你的工作环境。实验室里安安稳稳的，那选择面就宽；要是打算放车间里，旁边还有大型设备咣当咣当的，那相机的坚固性、散热和抗干扰能力就必须重点考虑，别买了个“温室里的花朵”回来-1。
非常实在的一点：看看你的钱包和电脑。高分辨率、高帧率的相机生成的数据量巨大，需要高速的接口（比如USB3.0、GigE）和强力的电脑来处理，不然相机性能再好也是白搭-2。
建议从主流品牌的入门款面阵相机开始，它应用最广，学习资料和社区支持也最多。记住，没有“最好”的相机，只有“最适合”你当前活儿的相机-7。
回答：您这个消息大体是对的，现在新出的工业相机里，CMOS已经绝对主流了，就好像智能手机全面取代功能机一样。索尼这样的巨头早在2015年就宣布逐步停产CCD传感器了，整个行业的技术资源和创新都聚焦在CMOS上了-7。
CMOS胜出的原因很实在：它功耗更低、速度更快、集成度更高，而且性价比越来越好。特别是它的读取噪声性能提升很大，过去CCD在低噪声上的优势现在已经不明显了-7。
但说“有必要全换掉”，那得看具体情况。如果您的老设备上的CCD相机工作得很稳定，要检测的项目也没变化，那未必需要急着换。毕竟更换可能涉及机械调整、软件重调甚至光源配合，是一笔不小的投入-7。
不过，如果您的生产线上有了新的检测需求，比如速度要求更快了，或者想在更暗的环境下工作，那升级到新的CMOS相机可能会带来质的飞跃。
现在的CMOS相机还多了很多CCD时代没有的功能，比如某些传感器同时具备全局和卷帘快门，适应性更强-3。可以评估一下，升级后带来的效率提升和品质改善，能不能覆盖掉更换的成本。
回答：展望未来几年，CMOS工业相机的进化路线已经比较清晰了，不再是单纯地“拼像素”，而是往更智能、更“懂事”的方向发展。我最期待的是 “片上智能”的普及-10。
想象一下，未来的传感器芯片旁边，直接封装了一小块AI处理单元。相机在拍下图像的一瞬间，就能在本地直接进行初步的识别和分析，比如“这个零件上有无划痕”，只把结果或者关键图像区域传给主控电脑。
这能极大减轻数据传输和中央处理的压力，让整个系统反应更快，也更容易布置在边缘侧-10。
另一个趋势是“像素功能化”。厂商不再一味追求把像素做得更小，而是在像素里“塞”进更多功能电路。比如通过更精巧的像素内设计，在不牺牲灵敏度的前提下实现高动态范围（HDR），让相机能同时看清非常亮和非常暗的细节，这在检测金属、玻璃等反光物体时非常有用-10。
集成化也是一个方向。就像现在有的传感器能同时输出彩色和红外信息一样-3，未来可能会有更多多光谱、高光谱能力被集成到一颗芯片中，让一台相机就能完成过去需要多台设备协作的复杂检测任务。
这些突破，都会让CMOS工业相机从被动的“图像采集器”，真正转变为主动的“视觉感知终端”。
