哎呦喂，各位搞机器视觉和自动化检测的师傅们，今天咱们来唠点实在的。你是不是也经常对着电脑屏幕上那灰蒙蒙、细节糊成一团，或者亮得刺眼、啥也看不清的工业相机图像直挠头？心里头那个急啊，产线等着检测结果呢，这玩意儿掉链子可咋整？别慌，今天咱就掰开揉碎了讲讲这工业相机曲线怎么调，保准让你调出清晰、稳定、细节满满的“神图”，让生产线上的“眼睛”真正亮起来！
咱们首先得搞明白，相机拍出来的图像，说白了就是一堆亮度值（也就是灰度值）。这个从暗到亮的范围，以及中间各个亮度层次的分布关系，就是咱们常说的“曲线”。工业相机自己有个天生的响应曲线，但它是个“死脑筋”，不会根据你拍的是漆黑的黑橡胶零件，还是反光能晃瞎眼的金属表面来自动适应-3。
你不去调它，问题就来了：拍暗处，可能一片死黑，裂纹、划伤根本看不见；拍亮处，又全白过曝，尺寸、轮廓都量不准。这就好比给你的眼睛蒙了层不均匀的纱，看啥都失真。所以，工业相机曲线怎么调的第一步，就是要建立这个认知：调整曲线，就是给相机这个“眼睛”配上一副合适的“智能眼镜”，让它能在各种苛刻的工业环境下，都看清目标的真实面貌-7。
提到实操，第一个你得玩转的工具就是“查找表”，英文叫LUT。这玩意儿听着高大上，其实道理特简单。你可以把它想象成一张“密码对照表”：相机原始采集的0-255（或更宽范围）的灰度值，经过这张表一对一的映射，输出成另一组新的灰度值-9。
比如，你发现图像中关键的缺陷信息都集中在灰度值50到100这个不太起眼的区间里。这时候，你就可以通过LUT，把这个区间的对比度大幅度“拉伸”，把50映射到0（更黑），把100映射到255（更白）。这样一来，原本灰扑扑、混在一起的缺陷特征，在新图像里就变得黑白分明、边界清晰，算法识别起来就容易多了-5。很多相机配套的软件都支持图形化拖拽调整这条映射曲线，非常直观-5-9。记住，灵活运用LUT进行局部拉伸，是工业相机曲线怎么调中提升图像可用信息量的关键一招。
第二个神器是伽马校正。这个跟LUT有点像，但它不是局部调整，而是对整个图像亮度进行一种非线性的“扭曲”。咱们人眼看世界可不是线性的，对暗部细节的变化远比亮部敏感。相机传感器却是线性的。伽马校正就是把这个线性的物理亮度，调整成符合人眼感知习惯（或者显示设备特性）的非线性亮度-9。
把伽马值调大（比如大于1），图像的整体对比度会降低，暗部会被提亮，能看清更多阴影里的细节，但亮部可能就会发灰。反过来，把伽马值调小（比如小于1），图像对比度会增强，暗部更暗，亮部更亮，看起来更“通透”有力-9。在处理一些表面反光不均、同时需要看清亮部和暗部特征的工件时，合理设置伽马值往往有奇效。它解决的是图像“看起来舒不舒服、自不自然”的根本问题。

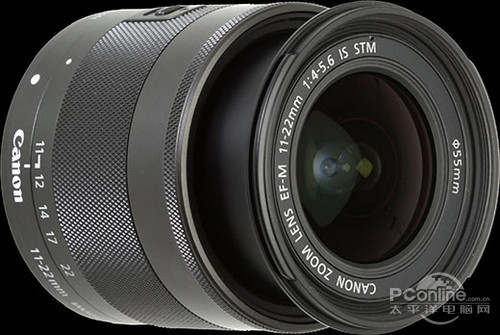

老师傅们都知道，调曲线不能光在软件里使劲儿，有些图像模糊的根子在硬件上，特别是镜头。这里头有个专业名词叫“场曲”-1。啥意思呢？就是说理想的成像面应该是个平面，但有些镜头（尤其是广角镜头）有瑕疵，导致清晰的成像面变成了一个“碗”形的曲面-1。
这下麻烦大了！你把焦点对在图像中心，中心是清楚了，可边缘却糊了；你把焦点对到边缘，边缘清楚了，中心又不行了-1。在需要全场高精度的测量场景里，这简直是灾难。对于这种由硬件光学特性决定的“天生曲线”，软件调整治标不治本。现在有种高级办法，是通过标定测算出这种空变的模糊特性（点扩散函数），然后构建一个复原矩阵，对采集到的每一行图像数据进行实时数学补偿，从而让中心和边缘同时变清晰-1。你看，工业相机曲线怎么调这个事，有时还得上升到光学和算法联合作战的高度。
在更尖端的应用里，比如对高速运动物体进行三维面形测量，挑战更大。物体表面反光率可能差异巨大，传统的固定曲线参数会导致部分区域过曝、部分欠曝，三维点云数据全是窟窿-3。这时候的思路就更巧妙了：先通过粗略扫描或CAD模型预估一个物体的大致形状，然后结合系统参数，反向推算出相机在每个点位对光强的真实响应曲线。知道了这个曲线，就能智能地控制投影设备，给特别亮的地方打弱光，给特别暗的地方补强光，最终获得完整、均匀的成像，重建出完美的三维模型-3。这已经是从“被动调整”曲线，升级为“主动利用”响应曲线来驾驭光了。
就算是调好了，也别以为一劳永逸。相机装在产线上，温度变化、机械振动都可能让它的内外参数发生“漂移”，相当于精心调好的曲线自己慢慢跑偏了-2。为此，现在出现了更智能的“现场在线校正”技术。简单说，就是在相机视野里固定放一个高精度的小标定板作为基准。相机会在干活的同时，时不时瞄一眼这个基准，通过算法自动检测图像有没有发生微小的形变或偏移，并实时计算出补偿值，动态调整内部参数，让测量系统始终保持在“巅峰状态”-2。这相当于给相机配了一个24小时在线的私人教练，确保曲线始终精准。
1. 网友“视觉小白”问：老师，我刚入门，调LUT和伽马的时候总是调过头，图像不是噪点爆炸就是细节平板，有没有什么通用的步骤或者原则可以遵循啊？
答：哎呀，这位同学，你这问题可问到点子上了，新手常犯这毛病！别急，老司机给你指条稳当的路。调曲线就跟炒菜放盐一样，讲究个“少量多次，边尝边放”。
首先，一定先搞定光源和物理布局。这是根基！保证你的打光均匀，被测物体稳定，相机对焦准确。在烂地基上，怎么调软件都盖不出好房子。把曝光时间、光圈先调到图像整体亮度合适，不过曝也不欠曝-7。
第二步，开启“灰度直方图”这个神器。软件里都有，它像一张心电图，直观显示图像中从黑到白各个亮度层次的像素数量分布。你的目标，是让感兴趣的特征（比如产品上的字符、划痕）所对应的灰度区间，在直方图上能明显地“凸起”或分离出来。
第三步，动LUT，先解决主要矛盾。如果直方图显示你的关键特征挤在一个很窄的灰度带里，就用LUT的“线性”或“曲线”模式，把这个窄带的两端分别向纯黑和纯白方向缓慢拉伸。注意是缓慢！眼睛盯着图像和直方图的变化，一旦特征清晰可见就停手，千万别为了追求“黑白分明”而拉成断层，那样会丢失大量中间细节并引入噪声-9。
第四步，最后考虑伽马，微调味觉。如果拉伸后图像看起来生硬、不自然，或者整体对比度需要微调，再动伽马值。一般从1.0开始，轻微增大（如1.2）可以提亮暗部，轻微减小（如0.8）可以增强整体对比-9。记住一个核心原则：优先用光，其次用曝光时间和光圈，再用LUT，最后动伽马和增益-7。增益（Gain）能少用就少用，它可是放大噪声的“小能手”。
2. 网友“产线维护张工”问：我们生产线振动比较大，相机装上去时标定得好好的，过俩月测量精度就飘了。总拆下来标定太耽误生产，您讲的在线校正技术靠谱吗？具体咋实现？
答：张工，您这绝对是经典痛点！产线哪能说停就停，您这情况正是“现场在线校正技术”大显身手的时候-2。靠谱，非常靠谱！它就是为了解决你这“精度漂移”和“停机标定”矛盾而生的。
具体实现，你可以理解成给相机系统加装一个“定海神针”。这个“神针”就是一块高精度的基准件（比如微型棋盘格标定板），它的加工精度极高（能达到微米级），并且要牢固地安装在产线设备本体上，确保它和相机之间的相对位置，只受那些影响相机的振动、温漂等因素影响，而不会随着生产物料移动-2。
接下来，在相机正常的测量程序里，嵌入一个聪明的“监控程序”。这个程序会让相机在拍摄产品的间隙，或者定期（比如每小时一次）去拍一下那块固定的基准标定板。通过专门的算法（比如特征点提取与匹配），对比当前拍到的标定板图像和最初标准标定状态下的图像，分析特征点位置发生了几个像素的偏移-2。
别小看这几个像素的偏移，算法能通过“仿射变换”等数学模型，精确反推出是相机的焦距变了（内参漂移），还是角度歪了（外参漂移），并计算出需要补偿的数值-2。系统自动将这些补偿值应用到后续的每一次测量计算中，实现“动态纠偏”。整个过程可以在几分钟内自动完成，无需人工干预，更不用停机，测量精度能长期稳定在0.005毫米以内-2。对于振动大的环境，这技术简直就是“雪中送炭”。
3. 网友“搞3D测量的老王”问：我们在测一些金属件，反光太厉害，亮的地方一片白，暗的地方漆黑。文章里提到用响应曲线反求来控制投影光，这技术门槛高不高？有没有更落地一点的思路？
答：王工，您遇到的是三维测量里的“经典硬骨头”——高反光表面测量。您提到的响应曲线反求并控制投影光的方法，属于非常前沿的学术级解决方案，需要深厚的系统标定、模型构建和算法功底，门槛确实不低-3。
不过别灰心，咱们有更接地气、马上就能试的“组合拳”打法。首先，还是从源头——光线上下功夫。尝试使用偏振光。在光源前加偏振片，在相机镜头前也加一个偏振片（称为检偏镜），旋转检偏镜的角度，可以有效地滤掉金属表面直接反射的眩光，只保留携带物体表面形信息的漫反射光，效果立竿见影。
在硬件允许的情况下，采用多曝光融合（HDR） 技术。这是目前工业界比较成熟的方案。控制相机在同一位置，用极短曝光时间拍一张（捕获亮部不过曝的细节），用正常曝光时间拍一张，再用较长曝光时间拍一张（捕获暗部细节）。然后把这三张图像的信息融合起来，得到一张从高光到阴影都细节丰富的图片，用于后续三维计算。很多工业3D相机已经内置了这个功能。
如果上述方法还不行，再考虑软件算法。可以尝试在您现有的三维重建软件中，寻找是否有基于图像亮度或梯度的权重优化算法。这类算法在生成最终三维点云时，会自动降低过曝和欠曝区域的置信度权重，更多依赖亮度适中的可靠区域的数据，可以在一定程度上修补数据缺失，让结果更完整。先试偏振光和多曝光，这两招用好了，能解决大部分问题，成本可控，实施也快！
